Mesin Bor Senjata

1. Akurasi bukaan H8 ~ H11.
2. Kekasaran permukaan Ra≤3,2μm.
3. Kebulatan pemrosesan ≤0,008.
4. Kelurusan pemrosesan ≤0,03/1000.
5. Penyimpangan antara sumbu lubang permesinan dan referensi kurang dari 0,08/100.

Kinerja dasar peralatan mesin:

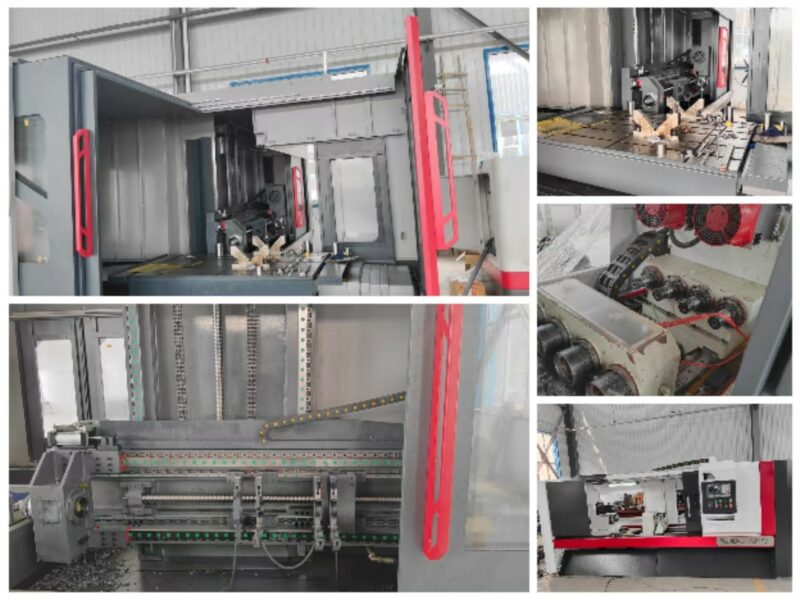

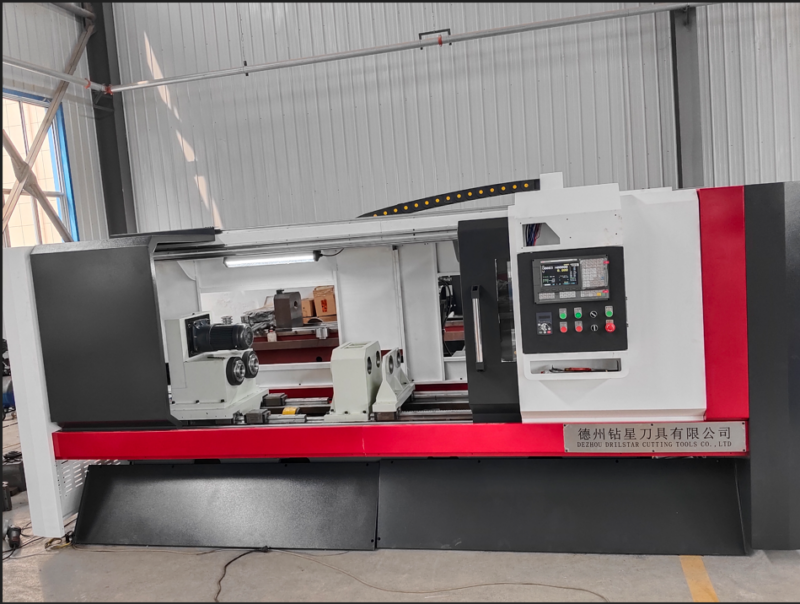

Mesin perkakas ini adalah mesin bor lubang dalam khusus dengan efisiensi tinggi, presisi tinggi, dan otomatisasi tinggi. Metode pengeboran chip eksternal (metode pengeboran pistol) diadopsi. Melalui satu pengeboran berkelanjutan, akurasi pemrosesan dan kekasaran permukaan dapat dicapai melalui proses pengeboran, perluasan, dan reaming umum. Mesin perkakas ini dikontrol oleh sistem kontrol digital, yang tidak hanya memiliki fungsi aksi tunggal, tetapi juga memiliki fungsi siklus otomatis. Oleh karena itu, dapat cocok untuk pemrosesan batch kecil, terutama untuk persyaratan pemrosesan produksi massal. Dapat mengebor lubang tembus, dan juga dapat memproses lubang buta atau berundak.

Parameter teknis utama peralatan mesin:

1, kisaran diameter pengeboran φ3 ~ 30mm

2, kedalaman pengeboran maksimum 500mm

3, kisaran kecepatan spindel kotak pipa bor (tanpa langkah) 500-4000r/menit

4, kisaran kecepatan umpan kotak pipa bor (alat) (tanpa langkah) 10 ~ 500mm / mnt

5. Tinggi meja kerja alur-T ke pusat spindel adalah 200mm
6. Kecepatan gerak cepat pelat tarik umpan 3000mm/menit
7. Torsi motor umpan 10Nm
8. Total daya mesin (kira-kira) 19kW

9, daya motor kotak pipa bor 4kW

10, tekanan maksimum sistem pendingin pemotongan (dapat disesuaikan) 10MPa

11, pemotongan sistem pendingin aliran maksimum 100L / mnt

12, nomor spindel kepala tunggal

13, rasio panjang-diameter pengeboran ≤100

14, diameter penjepit maksimum φ100mm

15, panjang penjepit maksimum 500mm
